Hi zusammen,

Ich hab mir vor kurzem mal ein DIY Mosfet zusammengelötet, welches ich in meine Minigun einbauen möchte.

Beim Testlauf mit nem 14,8 V Lipo Akku und den Trigger einige Sekunden auf Dauerfeuer gehalten, habe ich festgestellt, dass das Mosfet ziemlich warm wird.

Ist es also nötig, ein zusätzliches Metallteil als "Kühler" anzubringen oder gibt es andere Kniffe?

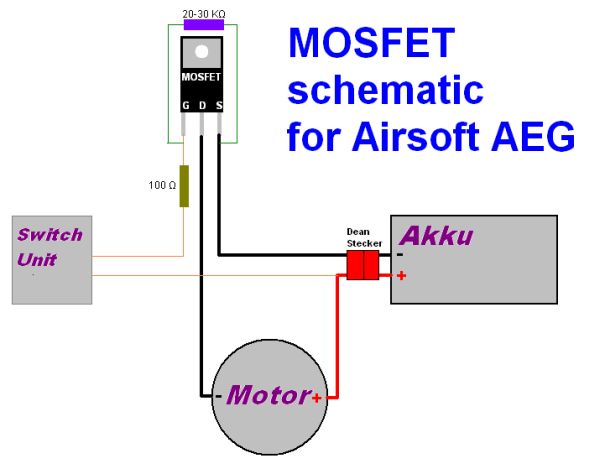

Habe das Mosfet nach folgendem Schema gebaut:

14,8V heißt viele Amperas, mach mal lieber einen Kühler rein (wärmeleitpaste nichtvergessen) oder nimm ein FET was viel abkann

Bei Mosfets (fertige AS Dinger) die du so zu kaufen bekommst, wird die Platine auf der das Mosfet aufgelötet ist, als Kühlkörper benutzt. Wenn du keine Platine hast, dann fällt das weg und es ist ratsam einen Aluminium Block dran zu kleben (Wärmeleitkleber) oder ein Stück Alu U Profil dran zu schrauben oder einen Mini Kühlkörper kaufen und dran tun. Nur logischerweise sollte da etwas Luft dran kommen können, also nicht in Schrumpfschlauch einpacken.

Ansonsten ist es ratsam nach einem Mosfet zu schauen das einen möglichst geringen RDSon, also Widerstand im "eingeschalteten" Zustand, hat. Je geringer, desto geringer ist die Leistung die an deinem FET in Wärme umgewandelt wird.

Welches Mosfet verwendest du denn?Ich hab immer das 3034 Verwendet, das kann bis 195A ab und bei 11,1 wurde das nur minimal warm.

aber Generell mit nem Kühlkörper Testen schadet nicht, Passen die Widerstände denn 1:1 Für die Verbindung G-D hab ich Immer 27K genommen.

Das nächste wäre noch was für ein motor verbaut ist, wenn der nicht so viel Power hat und deswegen viel Strom zieht, is das Mosfet natürlich auch stärker belastet.

MOSFETs kann man auch parallel nehmen, wenn du nicht nur einen gekauft hast kannst die einfach noch dazu löten.

Danke für die Tipps, das mit dem Kühler werde ich in Angriff nehmen.

Widerstand hab ich eben wie in dem Schema mit 20 k, das mit dem höheren ist natürlich ne gute Option

Ich hab einen Brushless Motor drin, der zieht ja etwas weniger Strom.

Und wie kann ich ein zweites FET parallel anlöten? Das kann ich mir jetzt schematechnisch grad nicht so recht vorstellen...

Je nach Bauart, ich geh aber von der typischen mit den 3 Beinchen aus, einfach aufeinander legen und dann Gate mit Gate verbinden, Source mit Source und Drain mit Drain.

Bei FETs teilt sich die Leistung dann auf.

Bei nem brushless sollte es gatnicht heiß werden is das von nem etabliertem elektromarkt?

Hatte mal 2 Chargen von ebay getestet die sind mir laufend durchgebrannt.

Der Motor ist ein NBF 4.0 mit 48k rpm, hab ich von Ali.

Das mit dem übereinander löten der FETs versuche ich mal, danke für den Tipp!

Die mosfets, von wo sind die?

Was für FETs sind es denn? Wie hoch ist der Durchgangswiderstand? Dann kannst du dir die Verlustleistung ausrechnen. Nimmt man mal einen IRF1404 her, ein schon SEHR potentes Ding mit 162A, erreicht man 4mOhm. P=0,004 * 25^2 = 2,5Watt. Bei so einer kleinen thermischen Masse und Oberfläche reichen aber 2-3W Abwärme aus, damit das Ding brüllheiß wird. KK dran und gut. Die Dinger sind eigentlich für bis zu 50W/200W Verlustleistung gedacht, wenn man sie denn abgeführt bekommt.

https://www.amazon.de/gp/aw/d/B086YX6S1Q?psc=1&ref=ppx_pop_mob_b_asin_title

Das sind die FETs.

Ich erwarte natürlich nicht die Performance eines richtig teuren Mosfets, ich wollte einfach mal so ein Teil selber bauen und sehen, ob es die Leistung der Knifte etwas optimiert - seit mir nämlich das original FET in meiner Minigun durchgeknallt ist, läuft sich nicht mehr ganz so schnell, zumindest so mein Eindruck.

Und der Sinn eines FET soll doch auch sein, dass mehr Leistung zum Motor kommt, oder?

Ich würde mal behaupten die sind echt scheiße für ne Airsoft, die die ich damals gekauft hab (keine Ahnung was das war) hatten irgendwas um die 300 Ampere Impulsstrom.

0,15 Ohm ist schon ne Menge und 18A dauerhaft sind mega schnell erreicht, teilweiße schon mit 0,5ern. 72A Burst ist lächerlich wenig.

Da musst du entweder Bessere im Elektronikshop kaufen oder 3-4 Stück kombinieren.

Vergleich das mal mit dem von Loki https://www.reichelt.de/de/de/shop/produkt/mosfet_n-ch_40v_195a_0_0014r_to-220-200918?PROVID=2788

Da liegen Welten dazwischen.

Joa 18A ist  bei ner airsoft stark an der kotzgrenze des mosfets.

Bei nem normalen Motor wären die dir sofort durchgebrannt. Du brauchst definitiv ein anderes.

Das mosfet ist dazu da den Strom über die switch zu minimieren um den Verschleiß zu minimieren das man keine funkenbildung mehr innder switch hat und verringert dabei minimal die ansprechenden und den wiederstand der schaltung.

Und was heißt teuer, im grunde hast du jetzt 10€ in die tonne gesteckt.

Eindeutig die falschen Fet's

Nimm 2 x irlb3034

https://www.reichelt.de/de/de/shop/produkt/mosfet_n-ch_40v_195a_0_0014r_to-220-200918

Die sind direkt für Motoren gedacht.

Da hast du Ruhe ....

Wer / welche Anleitung hat dir denn diese Amazon-Mosfets empfohlen?
