Malzeit,

ist ein VSR-10-Besitzer da, der irgendwo die Maße zu dem Cylinder parat hat oder den zumindest ausmessen könnte? Also Länge, Durchmesser und co. .

Will die Daten mal mit dem Cylinder der MS338 von Ares vergleichen, im schonmal Pläne machen zu können, inwieweit da Teile passen könnten.

Die gemessenen Daten würde ich dann hier als Vergleich mit angeben.

Dank im Voraus

Zylinder: 230x23mm

Pistonschlitz: 123x6mm

Sooo hab mich mal bei gemacht und mein Schätzchen nochmal zerlegt.

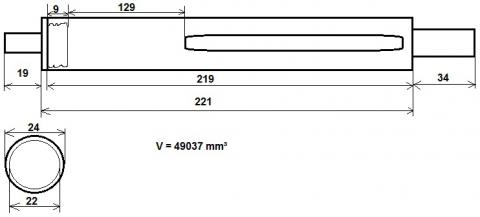

Hier mal ne grobe Abmaßung des Cylinders samt Head. Messungenauigkeiten möge man mir verzeihen, ich hab leider keinen Messschieber da.

Bei der Wandstärke bin ich mal so über den Daumen von 1mm ausgegangen.

Ansonsten würde ich bitten, dass ein versierter VSR10 Nutzer bzw. wenn möglich auch andere Cylinderbesitzer verschiedener Waffen mal eine Ähnliche Abmaßung vornehmen könnten. Wäre gleich ein nettes Kompendium der Maße.

Beim Volumen habe ich natürlich den geschlossenen Teil des Cylinders minus den Cylinderhead genommen

Hi! Der Post ist zwar schon in die Jahre gekommen aber ich habe ähnliches Vorhaben.. bin seit kurzem auch Besitzer von dem Ungetüm aus dem Hause Ares, was schon an Unverschämtheit grenzt für den Preis :' ich konnte dem Post leider nicht so ganz entnehmen, ob VSR Cylinder nun passen? Aber von den Bemaßungen her schaut es kompatibel aus (?) Ich denke der mögliche 1mm Unterschied im Durchmesser (23mm/24mm) keine Probleme bereiten sollte? Ich glaube aber dass die Länge, wenn man nach deiner Zeichnung geht, bei VSR cylinder knapp 5-10mm länger ist?
